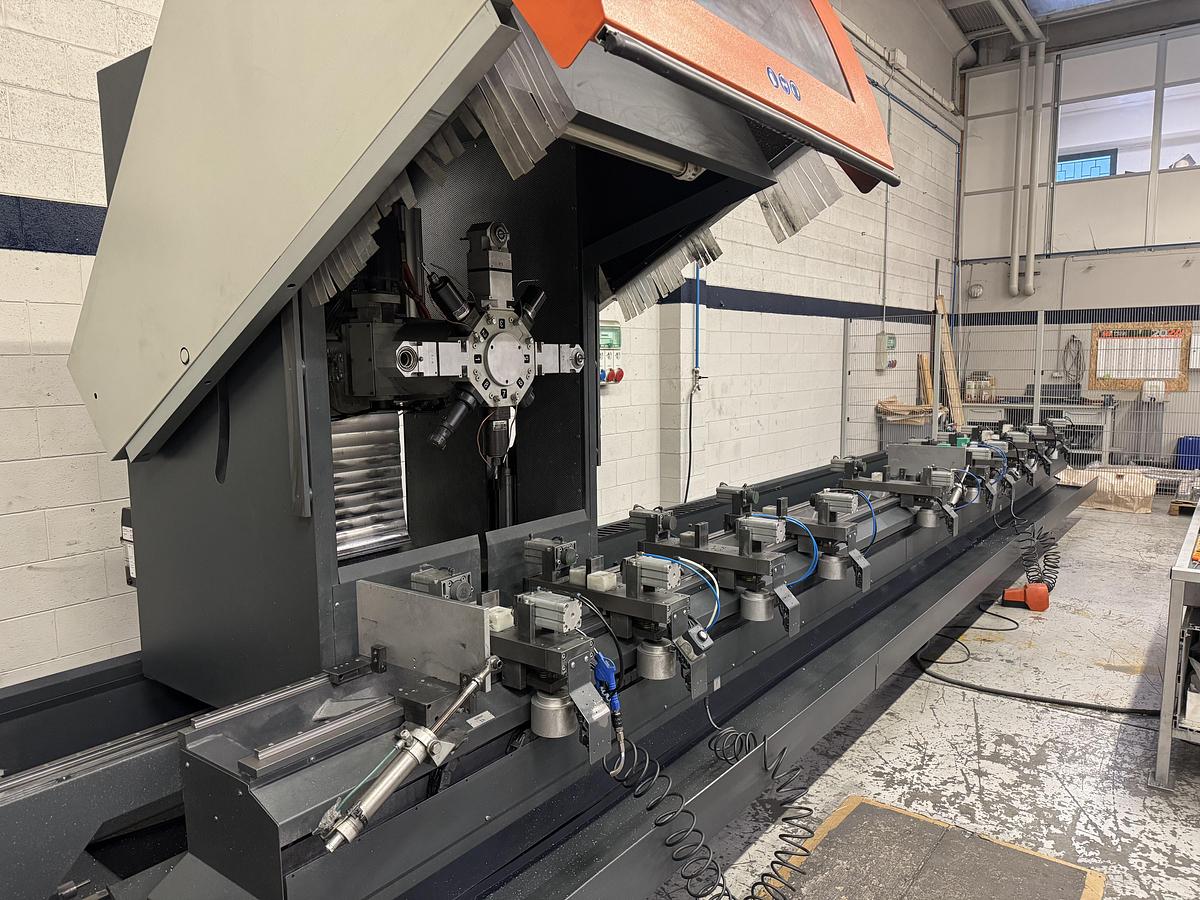

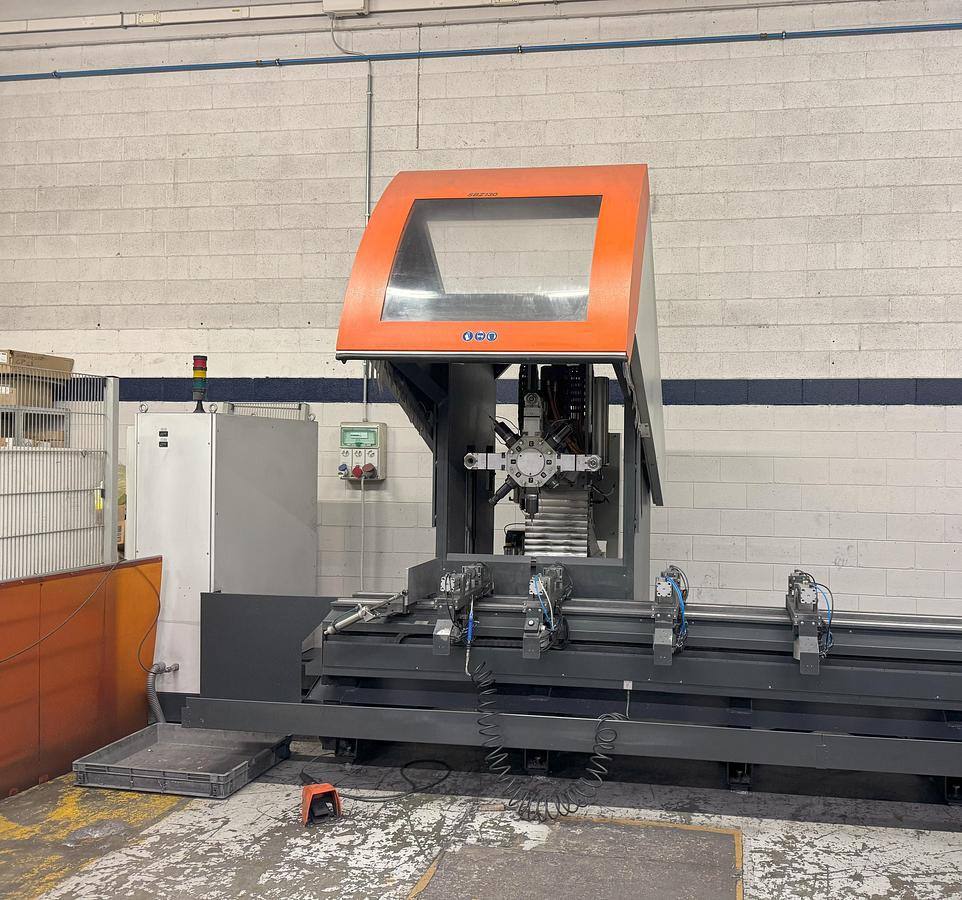

2010 Elumatec SBZ 130 CNC-Bearbeitungszentrum, 3-Achs

CNC-Bearbeitungszentrum von der Elumatec AG (Deutschland), Modell SBZ 130, hergestellt für Fräsen, Bohren, Senken und Nutfräsen an Aluminium-, PVC- und Stahlprofilen, die in der Fenster- und Türenfertigung verwendet werden. Die Maschine ist für Shuttle-Betrieb über zwei unabhängige Arbeitszonen (links und rechts) konfiguriert, sodass ein Bediener in einer Zone ein neues Vierkant-(Stangen-)Werkstück laden oder ein fertiges Bauteil entnehmen kann, während die Spindel die andere bearbeitet, wodurch Lade- und Entladeverzögerungen aus dem Zyklus entfernt werden. Optoelektronische Fotoabgrenzungen schützen die Ladungszonen während des maskierten Shuttlebetriebs. Der Elektrospindel läuft mit 5,5 kW durch Druckluftkühlung und stufenlos einstellbarer Geschwindigkeit bis zu 6.000 U/min und deckt sowohl das Nutfräsen an dünnen extrudierten Profilen als auch Bohren oder Senken an Stahl ab. Werkzeugwechsel erfolgen über ein 8-Positionen Revolver-Magazin (BT 30 Werkzeughalterkegel), direkt an der beweglichen Kopf-Laufwagen montiert, sodass Werkzeugwechsel jederzeit entlang der X-Position stattfinden können.Achsenführung, statt sich auf eine feste Station zurückziehen zu müssen. Die Maschine verfügt über zwei originale Elumatec-Winkelköpfe mit 90°-Übertragung, die es dem Spindel ermöglichen, an den Profilendflächen und Seitenflächen zu fräsen, zu Nut zu arbeiten oder zu bohren, ohne dass der Bediener das Werkstück neu positionieren muss. Die Achsenbewegung wird von bürstenlosen Motoren an vorgeladenen Kugelgewinden und geschliffenen Linearführungen angetrieben, auf einer elektrogeschweißten Stahlausführung montiert. Die Steuerung erfolgt über eine Elumatec-Industrie-PC-Konsole, die die eluCam-Softwareoberfläche verwendet und die Bearbeitung über alle drei Profilflächen hinweg übernimmt; sie kann mit externer Zuschnittliste-Optimierungssoftware kommunizieren. Das Werkstück wird durch horizontally angeordnete Pneumatikzwingen gespannt, die sich automatisch entlang des Bettes neu positionieren, um der Bauteillänge zu entsprechen und Kollisionszonen während des Zyklus zu vermeiden.

Technische Spezifikationen:

Marke: Elumatec AG

Herkunft: Deutschland

Modell: SBZ 130

Typ: CNC-Bearbeitungszentrum, 3 gesteuerte Achsen

Registrierungsdatum: November 2010

Zustand: Gut gepflegter Zustand, geschmierte Linearführungen, Spindel und Elektronik funktionieren, läuft zum Zeitpunkt der Auflistung unter Test

Betriebsmodus: Shuttle-Betrieb (Pendel), zwei unabhängige Arbeitszonen

Sicherheitssystem: Optoelektronische Foto Barrieres / Laserscanner zum Schutz der Beladungszone

Spindel: luftgekühlte Elektrospindel, 5,5 kW, Drehzahl bis zu 6.000 u/min

Werkzeugmagazin: 8-Positionen-Revolver Typ, BT 30 Werkzeughalter Konen, kopfmontiert

Angular-Köpfe: 2x original Elumatec, 90° Übertragung

Achsantrieb: bürstenlose Motoren, vorgelagerte Kugelschrauben, geriffelte/geschliffene Linearführungen

Basisstruktur: elektrisch verschweißter Stahl

Steuerungssystem: Elumatec-Industrieller PC-Panel, eluCam-Software

Spanneinrichtung: Automatische horizontale pneumatische Spannvorrichtungen

Dokumentation: CE-Kennzeichnung, Original-Techn manuals und elektrische Schaltpläne enthalten

Geeignet für: Aluminium- und PVC-Fensterfertigung, Stahlprofilbearbeitung, CNC-Fräsen und Bohren, Eckkopf-Bearbeitung, Profilende- und Flächenfräsen, Fenster- und Türenfertigungsmaschinen

Kontakt für Preis und Besichtigung.

Die obige Beschreibung dient nur zu Informationszwecken. Die Spezifikationen basieren auf verfügbaren Informationen. Der Käufer ist für die eigenständige Verifizierung vor dem Kauf verantwortlich.

Unverbindliche Informationen, die beim Kauf überprüft werden müssen.
