Sistema di ispezione ottica 3D MIRTEC MV-9 3D AOI con caricatore NUTEK NTM110L e scaricatore NTM740EM linea di ispezione PCB

MIRTEC MV-9 3D AOI sistema di ispezione ottica automatica per assemblaggio PCB, completo di caricatore NUTEK NTM110L e dosatore NUTEK NTM740EM-2, progettato per ispezione inline ad alta velocità e alta precisione in produzione di elettronica.

Questo sistema di ispezione AOI è dotato di tecnologia di ispezione 3D avanzata che utilizza Moiré digitale OMNI-VISION®, consentendo misurazioni accurate e rilevamento difetti prima e dopo i processi di reflow. Il sistema integra una telecamera CoaXPress ad alta risoluzione da 15 MP e un sistema SIDE-VIEWER® da 10 MP per un'ispezione migliorata di componenti complessi e giunti saldati.

Il sistema di proiezione multifrequenza con DLP blu (12 proiezioni) garantisce una ricostruzione 3D affidabile e accuratezza dell'ispezione, mentre il sistema INTELLI-PRO® a asse Z multi-focalità programmabile consente ispezioni precise su altezze diverse dei componenti.

La macchina è dotata di un sistema di trasporto a 3 stadi ad alta velocità con regolazione automatica della larghezza del PCB, per garantire una produzione inline efficiente. Il sistema integrato di illuminazione LED multicolore migliora la rilevazione dei difetti su materiali e superfici differenti.

Con workstation PC (Dell 5810), monitor e pacchetto software completo, questo sistema è pronto per l'integrazione nelle linee di produzione SMT.

Categoria

Attrezzature per la produzione elettronica AOI Sistema di ispezione ottica Ispezione PCB

Specifiche Tecniche

• Produttore: MIRTEC Co., Ltd.
• Modello: MV-9
• Tipo di macchina: sistema di ispezione ottica AOI 3D
• Anno di costruzione: 2014
• Tecnologia di ispezione: Digital Moiré OMNI-VISION® (3D)
• Sistema fotocamere: 15 MP CoaXPress
• Fotocamera laterale: 10 MP SIDE-VIEWER®
• Sistema di proiezione: Blue DLP, 12 proiezioni
• Sistema asse Z: INTELLI-PRO® multi-focus
• Sistema di illuminazione: LED a 8 fasi
• Dimensioni PCB: 50 x 50 mm fino a 510 x 460 mm
• Sistema di trasporto: alto a 3 stadi
velocità con regolazione automatica della larghezza
• Capacità di ispezione: pre e post riflusso
• Alimentazione: 208–240 V, monofase, 50–60 Hz
• Dimensioni macchina: 1.250 x 1.500 x 1.600 mm
• Peso: circa 1.200 kg

Composizione / Attrezzatura inclusa

• Sistema AOI MIRTEC MV-9 3D

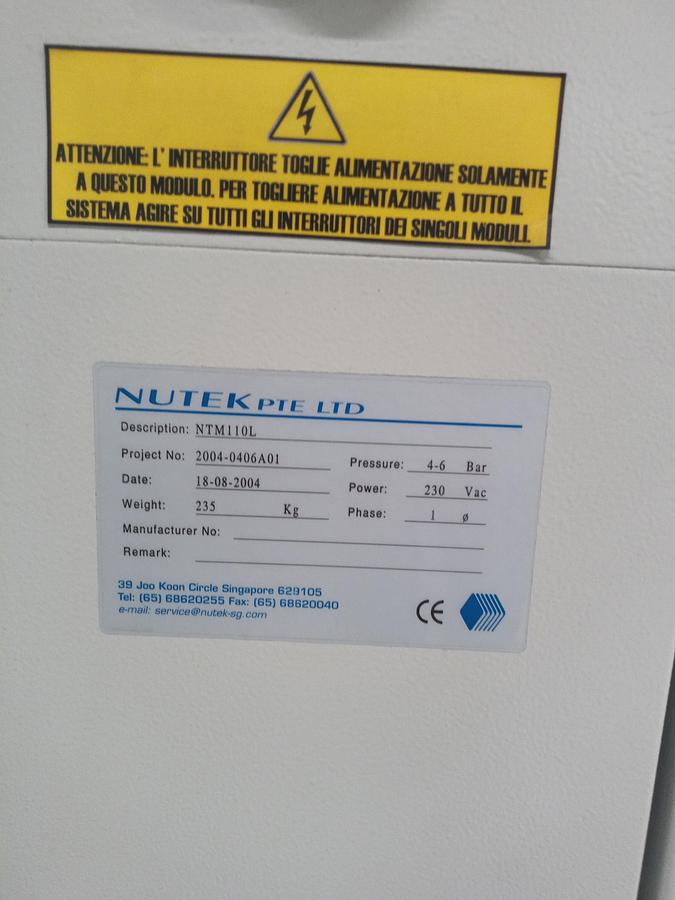

• caricatore NUTEK NTM110L
• scaricatore NUTEK NTM740EM-2
• Sistema di trasporto PCB ad alta velocità
• telecamere di ispezione integrate (superiore e laterale)
• sistema di illuminazione a LED multicolore
• PC Dell 5810 con monitor, tastiera e mouse
• software di ispezione e programmazione AOI
• Connettività LAN

Informazioni aggiuntive

• Condizioni: Usato
• Marchiato CE
• Soluzione completa di ispezione inline
• Adatto a linee di produzione SMT e alla produzione di componenti elettronici
• Disponibile per integrazione immediata

non-informazioni sullferenzione da verificare allattura di acquisto
